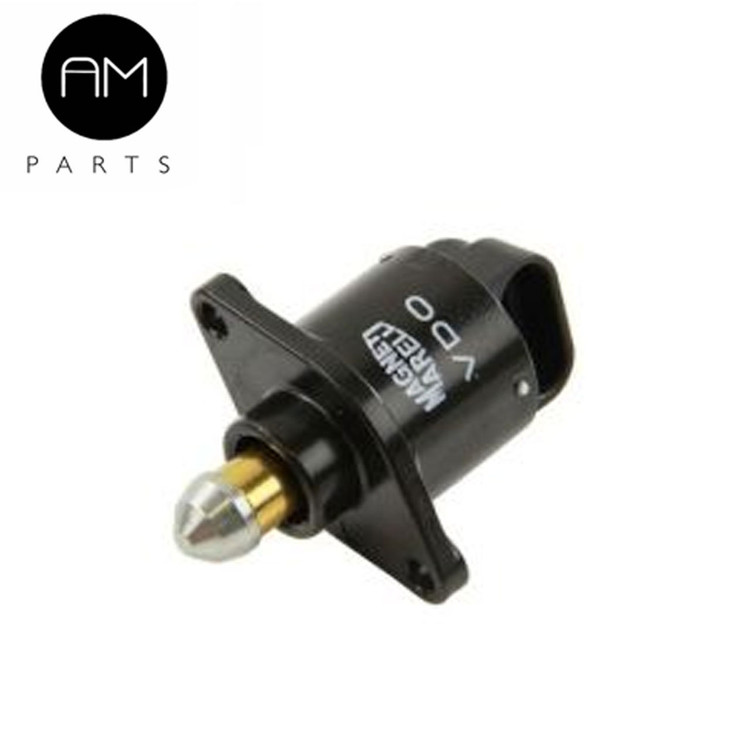

استپر موتور لیفان X50

استپر موتور یک عملگر است که در دور موتور آرام، یعنی هنگامی‌که فشاری روی پدال گاز نیست و در حالت درجا، میزان ورود مناسب هوا به موتور را تنظیم می‌کند. این کار توسط یک موتور برقی بسیار حساس که داخل استپر موتور قرار دارد انجام می گیرد.

استپر موتور قطعه‌ای مهم در موتور است که روی دریچه گاز نصب می‌شود. زمانی که پدال گاز فشرده نباشد، استپر موتور که قطعه‌ای الکترونیکی-مکانیکی است، وظیفه تنظیم میزان هوای ورودی به دریچه گاز و همچنین روشن‌نگه‌داشتن ماشین را بر عهده دارد. استپر موتور به‌همراه سنسور دریچه گاز، با دریافت و ارسال اطلاعات به ECU، مانع از خاموش‌شدن در دورهای پایین موتور می‌شود.

به ‌علت وجود این قطعه در قسمت ورودی دریچه گاز، امکان آلودگی و کثیف‌شدن آن با ذرات معلق و دوده روغن وجود دارد. آلودگی استپر موتور موجب اختلال در عملکرد آن می‌شود و باید برای تمیزکردن این قطعه اقدام کرد تا آسیب جدی به موتور وارد نشود.

اجزای استپر موتور

این قطعه نیز همانند هر قطعه الکترونیکی دیگر، از اجزای مختلفی تشکیل می‌شود که هماهنگی تک‌تک این اعضا در کنار هم، باعث عملکرد بی‌نقص این قطعه می‌شود. ازجمله مهم‌ترین اجزای تشکیل دهنده استپر موتور می‌توان به موتور الکتریکی، فنر نگه‌دارنده، بوش جداکننده، شفت استپر و کلاهک اشاره کرد.

نحوه عملکرد استپر موتور

همان‌طور که گفته شد، این قطعه روی دریچه گاز نصب و توسط کامپیوتر جک S5 یا همان ECU کنترل می‌شود. استپر موتور با حرکت رو به جلو و عقب، مقدار ورودی هوا را کنترل می‌کند که این حرکت، به‌واسطه 4 ترانزیستور کنترل می‌شود.

ECU با دریافت دمای موتور و سایر شرایط خودرو، فرمان لازم را به ترانزیستورها ارسال می‌کند و در نتیجه، دریچه استپر باز و بسته می‌شود. درواقع، با افزایش دمای موتور، دریچه آن باز می‌شود و پس از آن‌که دمای موتور کاهش یافت و به‌حد نرمال رسید، مجددا دریچه بسته می‌‌شود. هم‌چنین اگر پدال گاز فشرده نباشد، به‌علت نیاز موتور به هوا، دریچه باز می‌شود تا هوای موردنیاز موتور تامین شود.

ازجمله وظایف استپر موتور می‌توان به موارد زیر اشاره کرد:

استپر در زمان سردبودن موتور، نقش ساسات را ایفا می‌کند؛ یعنی هنگامی ‌که موتور سرد است، با تنظیم سوزن، با اولین استارت روشن می‌شود.

این قطعه، دور موتور را در زمان گرفتن بار اضافی تنظیم می‌کند؛ به‌عنوان مثال، هنگامی‌ که در هوای گرم کولر خودرو را روشن می‌کنید، عملا در حال تحمیل بار اضافی به موتور هستید؛ در این زمان، باید دور موتور افزایش یابد تا پاسخ‌گوی این بار اضافی باشد که این امر، بر عهده استپر موتور است.

یکی دیگر از وظایف استپر موتور ، تنظیم سوخت و هوا در دور پایین است. منظور از دورهای پایین در خودرو، معمولا بین 900 تا 1100 دور در دقیقه است. زمانی‌که در حال پارک است و موتور به‌ صورت درجا و نرمال کار می‌کند، تنظیم سوخت و هوای ورودی توسط استپر موتور انجام می‌شود.

در زمان تعویض دنده‌ها، این قطعه سرعت را تنظیم می‌کند. وقتی که راننده هنگام تعویض دنده پای خود را از روی پدال گاز برمی‌دارد، استپر موتور با جلوگیری از بسته‌شدن سریع مسیر هوا، سرعت را تنظیم می‌کند. شایان ذکر است که این موضوع در مواقعی نیز که راننده پای خود را به‌صورت ناگهانی از روی پدال ترمز بردارد، رخ می‌دهد.
